如何檢測玻璃鋼罐的樹脂含量及使用時注意事項(xiàng)

如何檢測玻璃鋼罐的樹脂含量及使用時注意事項(xiàng)

一、如何檢測玻璃鋼罐的樹脂含量？

璃鋼材質(zhì)的性能是玻璃纖維與粘結(jié)劑性能的綜合體現(xiàn)，因此兩者不同的選配將得到不同性能的玻璃鋼制品。玻璃鋼力學(xué)性能的特點(diǎn)就是強(qiáng)度高．其相對密度為1.4~2.2，僅為碳鋼的1/3~1/4，力比強(qiáng)度(抗拉強(qiáng)度/相對密度)是碳鋼的2~3倍，玻璃鋼的強(qiáng)度隨膠粘劑含量增多而降低，因此為了保證足夠的強(qiáng)度，玻璃鋼中的樹脂含量需要控制。

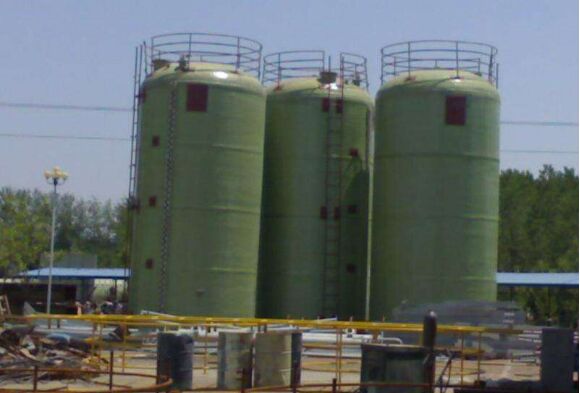

河北華強(qiáng)科技開發(fā)有限公司玻璃鋼罐現(xiàn)場施工圖：

      下面簡單介紹下檢測玻璃鋼儲罐樹脂含量的實(shí)驗(yàn)步驟有哪一些？
1、試樣制備按總則的規(guī)定。試驗(yàn)材料厚度小于5mm時，試樣的厚度取原始厚度；當(dāng)試驗(yàn)材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。
2、試樣外觀檢查按總則規(guī)定。
3、試樣用蘸有溶劑的軟布擦拭后進(jìn)行一下處理①在干燥室防置24h；②80℃干燥2h放入干燥器內(nèi)冷卻至室溫；
4、在600±20℃茂福爐內(nèi)加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準(zhǔn)確到0.1mg。
5、制備好的試樣放在坩堝中進(jìn)行稱重，精確到0.1mg；
6、把盛有試樣的坩堝放入茂福爐內(nèi)進(jìn)行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環(huán)氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。
7、把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內(nèi)冷卻進(jìn)行稱重精確到0.1mg。
8、重復(fù)灼燒，恒溫，冷卻，稱重，知道兩次稱重結(jié)果不差1mg為止。
      最終可得出試樣樹脂含量，根據(jù)試樣，我們可以保證玻璃鋼樹脂含量在一個合理范圍內(nèi)。


二、使用玻璃鋼罐需要注意的問題

玻璃鋼罐產(chǎn)品作為容器設(shè)備，在使用時需要正確的使用，有利于玻璃鋼罐產(chǎn)品的性能穩(wěn)定。
1、玻璃鋼罐不可隨意在頂部上加重物，常壓罐嚴(yán)禁負(fù)壓使用；
2、防止震動，不可在接管在施加載荷，有振動源的接管要設(shè)置有效地避振舉措措施；
3、不可靠近火、熱源附近安裝；
4、玻璃鋼罐、玻璃鋼塔器其最大工作壓力，都不答應(yīng)超過設(shè)計指定值，除非特殊設(shè)計，其振動源（攪拌、反沖裝置）冷熱管都應(yīng)與罐體隔離支撐；
5、常壓玻璃鋼罐是指與大氣連通的靜液壓罐，尤其是立式平底罐，應(yīng)確保罐體與大氣通暢良好，不會因放空，進(jìn)料或溫度變化而帶壓（正負(fù)壓）；
6、只限于在設(shè)計前提下使用，玻璃鋼儲罐不能隨意變更使用介質(zhì)（包括介質(zhì)濃度）、溫度、使用壓力等。
      除了以上幾點(diǎn)，還需要對玻璃鋼罐進(jìn)行定期保養(yǎng)，在設(shè)計之前，要考慮玻璃鋼罐的使用情況，以及是否需要做玻璃鋼防腐保溫防護(hù)涂層，以更好的保證罐體的使用。

以上是河北華強(qiáng)科技開發(fā)有限公司專業(yè)技術(shù)人員為您詳解的如何檢測玻璃鋼罐的樹脂含量及使用時注意事項(xiàng)，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
